Braun

24×30 cm, h 50 cm

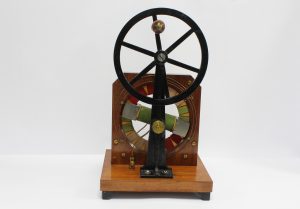

La dinamo trifase di Braun è una macchina reversibile: la parte fissa
del motore è detta statore, mentre la parte che può ruotare è detta
rotore. Sulla parte fissa si trovano tre bobine doppie disposte l’una rispetto all’altra a 120°. È posto su un supporto di legno.
Le bobine vengono alimentate da un sistema trifase di tensioni; esse vengono percorse da una quantità di corrente e si genera un campo
magnetico variabile. Nella zona compresa tra le tre bobine, il campo magnetico sarà la somma dei tre campi magnetici, ma poiché le bobine sono collegate sullo statore con un angolo meccanico di 120° ed inoltre il sistema trifase di tensioni è anche esso sfasato dal punto di vista elettrico di un angolo pari a 120°, il campo magnetico risultante non sarà fisso ma sarà variabile, detto campo magnetico rotante. Quando la macchina funziona da
generatore, il rotore è posto in rotazione da un’azione meccanica mentre nei suoi avvolgimenti viene fatta scorrere una corrente continua che genera il campo magnetico. Per mezzo di un dispositivo detto collettore, sul quale giungono le spazzole di connessione con il circuito esterno, è possibile invertire i collegamenti proprio quando la forza
elettromotrice cambia segno, raddrizzando così la corrente generata.

Foto: G. Motta, SBB-ASAB Politecnico di Milano
